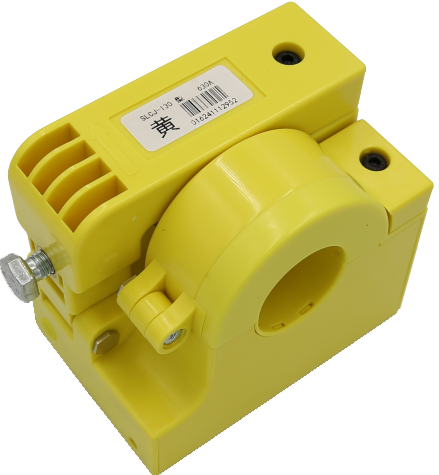

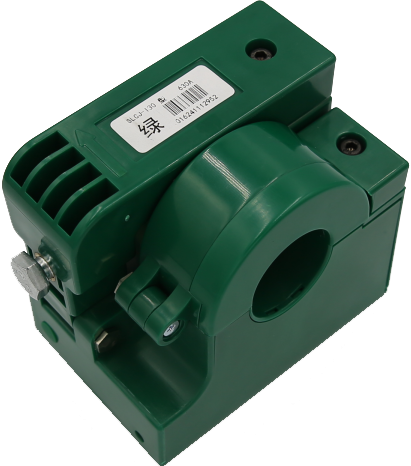

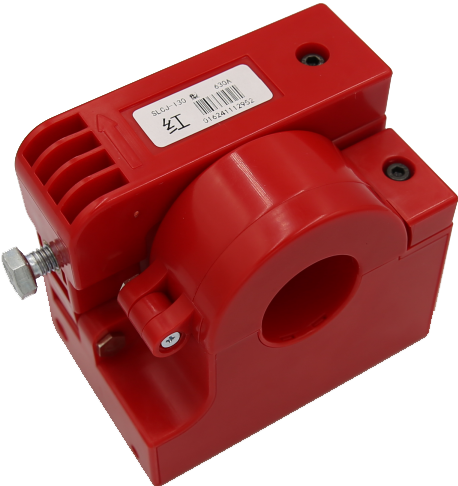

SLCJ一I30型用能傳感器（30口徑）

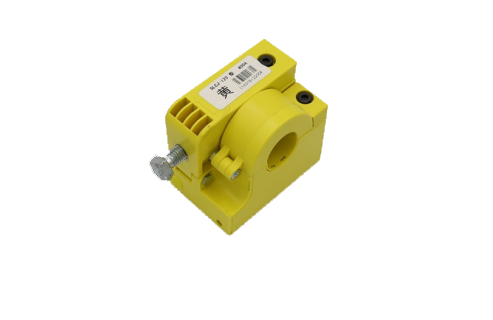

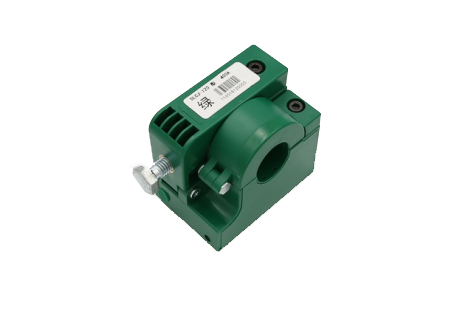

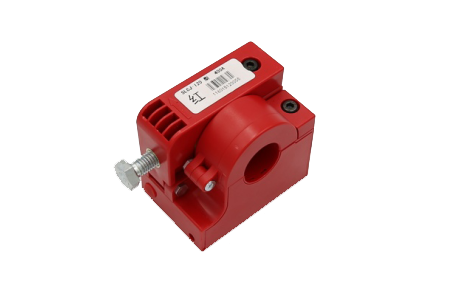

SLCJ一I20型用能傳感器（20口徑）

產品簡介

SLCJ-I20 及 SLCJ-I30 型電力能效傳感器，是本公司為廣大電力用戶推出的新一代基于云平臺的智能配電監測與控制系統的電力數據采集模塊。該傳感器采用 LORA 低功率無線通信技術，運用工業控制的 STM32F40X 和 STM32F03 系列微處理器，能對配電線路進行實時交流采樣并實現配電回路的功率和電能量計量，助力電力用戶實現精細化用電管理及需求側響應，達到有序用電和節能降耗目的。

產品特點

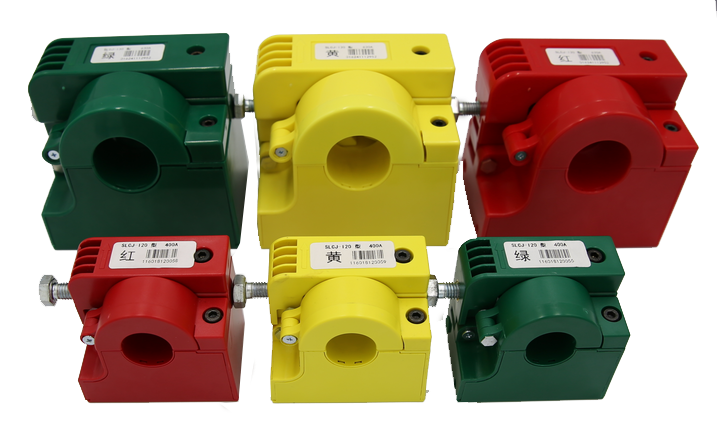

本電力能效傳感器每套由黃、綠、紅三個傳感器構成，分別對應被測電纜A\B\C三相，實現三相電力數據采集。每個傳感器包括處理板、計量板和接口板，其中黃色傳感器含電源模塊、交流采集模塊，綠色傳感器含通信模塊和交流采集模塊，紅色傳感器含交流采集模塊。模塊之間通過4芯RJ11線纜進行級聯，實現電源連接和通信，由黃色傳感器供5VDC，綠色傳感通過lora無線通信模塊實現數據上傳至采集終端。

傳感器采用開口式設計，安裝時被測線纜無需斷電
